電動對夾球閥 | CHQ971F

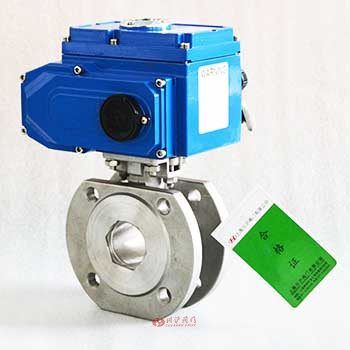

電動對夾球閥圖片

電動對夾球閥|電動超薄型球閥 產品說明
電動對夾球閥|電動超薄型球閥是一種轉角90°的旋轉類球閥,是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥,球芯通道形狀有矩形、V形及O形。該產品具有結構緊湊、體積小、重量輕、安裝方便等特點,可廣泛應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
  球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。

電動對夾球閥|電動超薄型球閥 性能參數
公稱通徑DN(mm) 15~150
公稱壓力PN(MPa) 1.6~6.4
公稱壓力Ps(MPa) 強度試驗 2.4~9.6
密封試驗 1.76~7.0
材料(代號) C P R
主要
零件
閥體 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti
球桿 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 聚四氟乙烯、不銹鋼、硬質合金
填料 聚四氟乙烯、柔性石墨
適用
工況
適用介質 水,蒸汽,油品 硝酸類 醋酸類
適用溫度 -28~400℃ -28~500℃
執行器 型 號 CH/QT等系列電子式電動執行機構
連接形式 對夾式、法蘭式,法蘭按JB79-59標準
電動對夾球閥 材質說明
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
電動對夾球閥|電動超薄型球閥 結構尺寸圖

電動對夾球閥結構圖

電動對夾球閥 連接尺寸
主要外形尺寸-PN16(16bar)
公稱通徑
DN
連接尺寸mm 執行器選配
L L1 L2 H D D1 D2 T-f N-D
15 32 165 150 220 95 65 46 14-2 4-12 CHV-005 CHQ-010
20 38.5 165 150 230 105 75 56 14-2 4-12 CHV-005 CHQ-010
25 45 165 150 185 115 85 65 16-3 4-12 CHV-005 CHQ-010
32 55 165 150 195 140 100 76 16-3 4-16 CHV-010 CHQ-010
40 62 190 170 205 150 110 84 18-3 4-16 CHV-010 CHQ-020
50 72 190 170 210 165 125 99 20-3 4-16 CHV-010 CHQ-020
65 95 190 170 220 185 145 118 22-3 4-16 CHV-020 CHQ-010
80 120 270 220 270 200 160 132 24-3 8-16 CHV-040 CHQ-030
100 145 270 220 280 220 180 156 24-3 8-16 CHV-060 CHQ-040
125 200 270 220 295 250 210 184 26-3 8-16 CHV-080 CHQ-050
150 225 270 220 310 285 240 211 26-3 8-20 CHV-100 CHQ-060

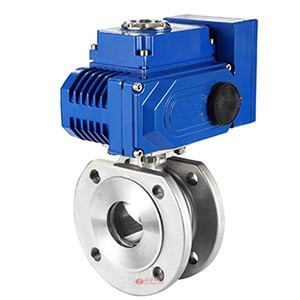

電動對夾球閥 圖片

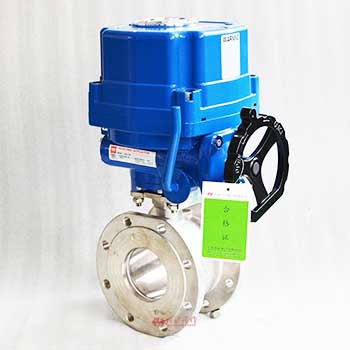

電動對夾球閥圖片 電動對夾球閥圖片
