氣動衛生級調節閥 | ZJST
氣動衛生級調節閥 產品說明
氣動衛生調節閥是由氣動波薄膜執行機構和衛生級調節閥組成,適用于各種壓力、溫度、流量等物理量調節,如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。氣動衛生調節閥具有結構緊湊、裝拆方便、調節精度高等優點,尤其是在壓降損失小、流量大、可調范圍廣、流量精度高,完全符合IEC534-1-1978標準。氣動衛生級調節閥泄漏量符合ANSIB16.104標準,氣動衛生調節閥配用不同的多彈簧執行機構,輸出力大。氣動衛生調節閥角型設計確保閥門自排放,標準電子拋光,光滑表面確保清潔,無介質積存區域,不會產生潛在的污染。快速拆裝閥體和閥帽,使閥門打開和維修快捷容易,使過程停機時間縮短。
氣動衛生級調節閥 技術參數
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
---|---|---|---|---|---|---|---|---|---|---|
閥座直徑 dN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
額定流量系數KV | 線性 | 5.2 | 6.3 | 6.9 | 11.2 | 17.6 | 27.5 | 44.7 | 69.3 | 110 |
等百分 | 4.8 | 5.6 | 6.3 | 10.5 | 16 | 25 | 40.5 | 63.6 | 100 | |
額定行程(mm) | 10 | 16 | 25 | 40 | ||||||
執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | |||||||
公稱壓力 | 卡箍式、螺紋式、法蘭式(無特殊要求按卡箍式連接為準) | |||||||||
閥蓋形式 | 標準型-17~+230℃、高溫型+230~+450℃ | |||||||||
壓蓋型式 | 螺栓壓緊式 | |||||||||
密封填料 | 三元乙丙橡膠、聚四氟乙烯 | |||||||||
閥芯形式 | 單座柱塞型閥芯 | |||||||||
流量特性 | 線性、等百分比 |
氣動衛生級調節閥 零部件參數
閥體 | 304 | 314 | 316 | 316L |
---|---|---|---|---|
閥蓋 | 304 | 314 | 316 | 316L |
墊片 | 聚四氟乙烯(PTFE) | |||
閥內件 | 304 | 314 | 316 | 316L |
卡箍 | 304 | 314 | 316 | 316L |
填料 | V型聚四氟乙烯(PTFE) |
氣動衛生級調節閥 性能參數
項目 | 不帶定位器 | 帶定位器 | ||
---|---|---|---|---|
基本誤差% | ±5.0 | ±1.0 | ||
回差% | 3.0 | 1.0 | ||
死區% | 3.0 | 0.4 | ||
始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
始點 | ±5.0 | ±1.0 | ||
氣關 | 始點 | ±5.0 | ±1.0 | |
終點 | ±2.5 | ±1.0 | ||
額定行程偏差% | ≤2.5 | |||
泄露量L/h | 0.01%×閥額定容量 | |||
可調范圍R | 30:1 |
氣動衛生級調節閥 連接管標準和尺寸
ISO2037(SMS) | DIN11850 | 3A | ASME-BPE/BS4825 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
系列1 | 系列2 | |||||||||||
Size | OD | t | Size | OD | OD | t | Size | OD | t | Size | OD | t |
10 | 12 | 13 | 1.5 | 1/2" | 12.7 | 1.65 | 1/2" | 12.7 | 1.65 | |||
15 | 18 | 19 | 1.5 | |||||||||
20 | 22 | 23 | 1.5 | 3/4" | 19.05 | 1.65 | 3/4" | 19.05 | 1.65 | |||
25 | 25 | 1.2 | 25 | 28 | 29 | 1.5 | 1" | 25.4 | 1.65 | 1" | 25.4 | 1.65 |
32 | 34 | 35 | 1.5 | |||||||||
38 | 38 | 1.2 | 1.5 | 1-1/2" | 38.1 | 1.65 | 1-1/2" | 38.1 | 1.65 | |||
40 | 1.2 | 40 | 42 | 43 | 1.5 | |||||||
50 | 51 | 1.2 | 50 | 52 | 53 | 1.5 | 2" | 50.8 | 1.65 | 2" | 50.8 | 1.65 |
2-1/2" | 63.5 | 1.65 | 2-1/2" | 63.5 | 1.65 | |||||||
65 | 63.5 | 1.6 | 65 | 70 | 70 | 2 | ||||||
75 | 76.1 | 1.6 | 3" | 76.2 | 1.65 | 3" | 76.2 | 1.65 | ||||
80 | 85 | 85 | 2 | |||||||||
100 | 101.6 | 2 | 100 | 104 | 104 | 2 | 4" | 101.6 | 2.11 | 4" | 101.6 | 2.11 |
125 | 129 | 129 | 2 | |||||||||
150 | 154 | 154 | 2 | 6" | 152.4 | 2.77 | 6" | 152.4 | 2.77 |

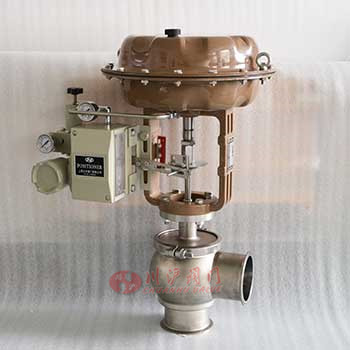

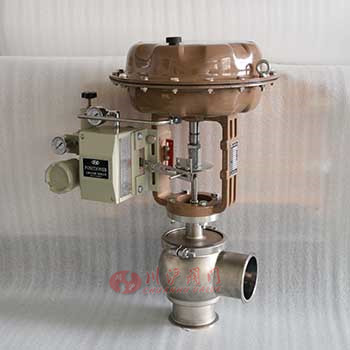

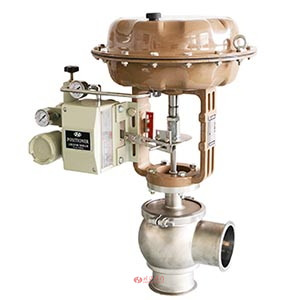

氣動衛生級調節閥 圖片
