法蘭球閥 | Q41F

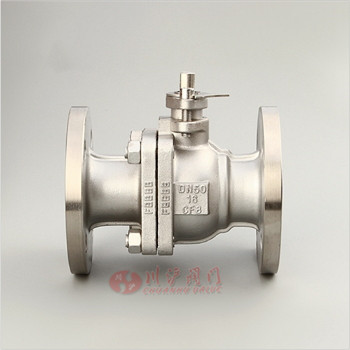

法蘭球閥圖片

法蘭球閥 產品說明
Q41F浮動式軟密封球閥不僅結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉，是近十幾年來發展快的閥門品種之一。四氟軟密封球閥是由旋塞閥演變而來的，它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90°實現開啟和關閉的目的。浮動球閥在管道上主要用于切斷、分配和改變介質流動方向，在化工產品、醫藥和食品經營種；在水電、火電和核電的電力經營系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金經營系統中得以廣泛的應用，是一種與經營建設、國防建設和人民生活息息相關的重要機械產品。浮動式軟密封球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。

法蘭球閥 材質參數
設計Design GB/T12237
壓力溫度基準Pressure-Temperature?Rating GBT12224
結構長度Face to?Face GB12221
法蘭尺寸Flange?Dimensions JB/T79.1-1994.GB/T9113.1
檢驗和測試Inspection&Testing JB/T9092
主體材料Body?Material WCB、CF8、CF8M、CF3、CF3M等

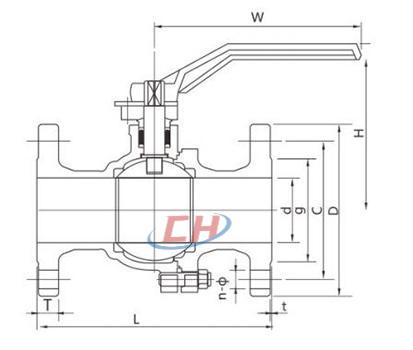

法蘭球閥 結構尺寸圖

法蘭球閥結構圖

法蘭球閥 連接尺寸
公稱壓力
Nominal
pressure 		Size
DN 		尺寸Dimensions(mm)
d L(JB) L(GB) D(JB) D(GB) C g T t H W n-d
PN1.6
Mpa 		15 15 130 130 95 95 65 46 14 2 60 108 4-14
20 20 140 130 105 105 75 56 16 2 64 120 4-14
25 25 150 140 115 115 85 65 16 2 90 165 4-14
32 32 165 165 135 140 100 76 18 2 105 180 4-18
40 40 180 165 145 150 110 84 18 2 150 240 4-18
50 50 200 203 160 165 125 99 20 2 190 240 4-18
65 65 220 222 180 185 145 118 20 2 195 320 4-18
80 80 250 241 195 200 160 132 20 2 215 350 8-18
100 100 280 305 215 220 180 156 22 2 250 400 8-18
125 125 320 一 250 一 210 184 22 2 一 8-18
150 150 360   285   240 211 24 2   8-22
200 200 400   340   295 266 24 2 — 12-22
250 250 533 一 405 一 355 319 26 2 一 一 12-26
300 300 610   460 — 410 370 28 2 — —- 12-26
350 350 686   520   470 435 34 2 — 16-25
公稱壓力 Nomina
pressure 		Size DN 尺寸Dimensions(mm)
d L(JB) L(GB) D(JB) D(GB) C g T t H W n-d
PN2.5
Mpa 		15 15   130   95 65 46 14 2 60 108 4-14
20 20   150   105 75 56 16 2 64 120 4-14
25 25   160   115 85 65 16 2 90 165 4-14
32 32   180   140 100 76 18 2 105 180 4-18
40 40 180 200 145 150 110 84 18 2 160 240 4-18
50 50 200 230 160 165 125 99 20 2 205 270 4-18
65 65 220 290 180 185 145 118 22 2 215 350 8-18
80 80 250 310 195 200 160 132 24 2 230 400 8-18
100 100 280 350 230 235 190 156 24 2 270 500 8-22
125 125 320   270   220 184 26 2     8-26
150 150 360   300   250 211 28 2     8-26
200 200 400   360   310 274 30 2     12-26
250 250 533   425   370 330 32 2     12-30
300 300 610   485   430 389 34 2     16-30
350 350 762   550   490 448 44 2     16-34
PN4.0
Mpa 		15 15 130 130 95 95 65 46 14 2 60 108 4-14
20 20 140 150 105 105 75 56 16 2 65 120 4-14
25 25 150 160 115 115 85 65 16 2 90 165 4-14
32 32 180 180 135 140 100 76 18 2 105 180 4-18
40 40 200 200 145 150 110 84 18 2 170 240 4-18
50 50 220 230 160 165 125 99 20 2 230 270 4-18
65 65 250 290 180 185 145 118 22 2 250 350 8-18
80 80 280 310 195 200 160 132 24 2 250 400 8-18
100 100 320 350 230 235 190 156 24 2 295 500 8-22
125 125 400 一 270   220 184 26 2     8-26
150 150 400   300   250 211 28 2     8-26
200 200 502   375   320 284 34 2     12-30
250 250 568   450   385 345 38 2     12-33
300 300 648   515   450 409 42 2     16-33
350 350 762   570   510 465 52 2     16-34
  PN6.4
Mpa 		15 15 165   105   75 55 18 2 59 130 4-14
20 20 190   125   90 68 20 2 63 130 4-18
25 25 216   135   100 78 22 2 75 160 4-18
32 32 229   150   110 82 24 2 85 160 4-23
40 40 241   165   125 95 24 2 95 230 4-23
50 50 292   175   135 105 26 2 107 230 4-23
65 65 330   200   160 130 28 2 142 400 8-23
80 80 356   210   170 140 30 2 152 400 8-23
100 100 432   250   200 168 32 2 178 700 8-25
125 125 508   295   240 202 36 2 252 1100 8-30
150 150 559   340   280 240 38 2 272 1500 8-4
200 200 660   405   345 300 44 2 398   12-34
250 250 787   470   400 352 48 2 445   12-41
300 300 838   530   460 412 54 2 515   16-41
350 350 889   595   525 475 60 2 550   16-41

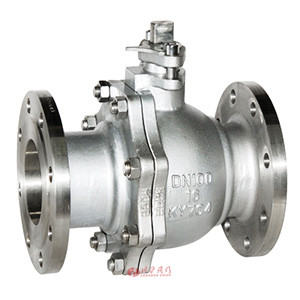

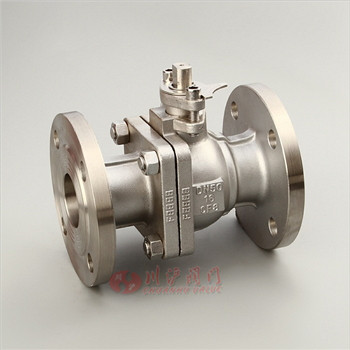

法蘭球閥圖片
